水利闸门启闭PLC控制解决方案官宣

2021年08月13日  编辑作者:超级管理员  阅读:3282
关键字:低压成套控制柜,变频控制柜,远程控制系统,LCU柜,PLC控制柜

 一、方案概述闸门在水利工程中主要起到排水、泄洪的作用,发生地市灾害时,闸门对水库也起到一定的保护作用,能有效阻止水库水泄露,保障附近居民生活安全。闸门是水利工程的重要组成部门,也是维护水库安全的重要环节。传统人工控制闸门开度的方式在计算机技术发达、工业自动化发展的今天已经显得老旧。人工管控难以掌


一、方案概述

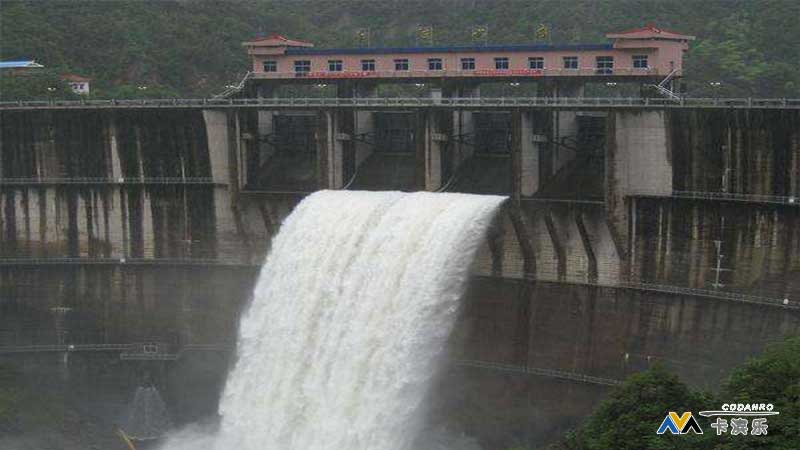

  闸门在水利工程中主要起到排水、泄洪的作用,发生地市灾害时,闸门对水库也起到一定的保护作用,能有效阻止水库水泄露,保障附近居民生活安全。闸门是水利工程的重要组成部门,也是维护水库安全的重要环节。传统人工控制闸门开度的方式在计算机技术发达、工业自动化发展的今天已经显得老旧。人工管控难以掌控精准的闸门开度,并且对于水库流量难以计算,有关操作记录需要人工进行。管理方式老旧,工作效率低。利用现代计算机技术、网络通讯技术以及自动化控制等技术相结合,水库闸门一套自动化远程控制方案,有效改善传统人工管理的各项弊端,合理调配水资源。自动化管理提高运行效率,精准把握开度的调节,同时可实现现场“无人值班”的远程监控管理。


二、系统介绍

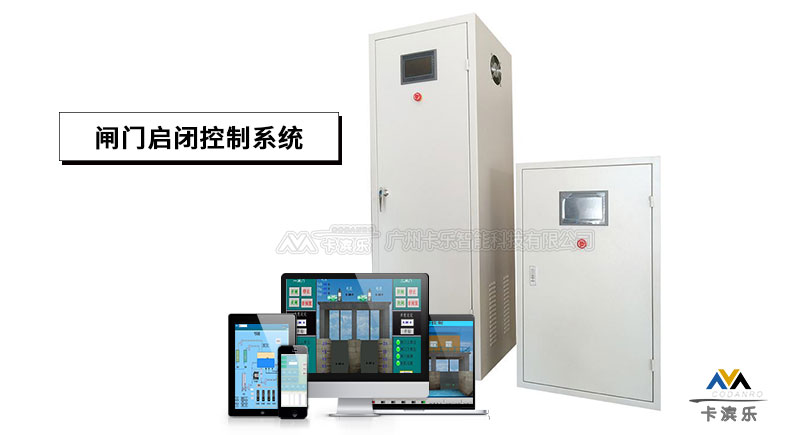

  水利闸门启闭PLC控制解决方案采用PLC控制可编程控制器,搭配继电器、接触器来对水库闸门进行自动化控制。同时基于现代网络通信技术,基于手机、电脑、平板等终端平台实现远程控制功能。根据系统配套设备,设计PLC控制柜,保留手动控制功能和本地控制管理。为闸门PLC控制系统设计网络监控管理平台,实现24小时水库运行实时监控管理。工作人员不在现场,也能通过手机、电脑等远程设备登陆网络监控管理平台,了解水库闸门的开度、流量、电流、电压等相关情况。并且可远程对闸门进行开启关闭以及控制闸门的开度等操作。系统设计数据模块、监控模块、远程模块、通信模块等,可实现实时数据监测、数据运算分析、远程控制、自动控制、视频监控、组态画面、故障报警等多项功能。


三、应用范围

  1、水库闸门控制

  2、泵站闸门控制


四、系统方案

  1、PLC程序编写,根据控制方式的不同,以及非定量操作采用开环的控制设计,对闸门的启动、关闭、停止设计任意开度操作。定量操作采用闭环设计。闸门开度误差进准度控制范围在1厘米之内。

  2、PLC控制模式:现场手动方式、远程点动方式、 远程手动方式、远程定位方式、闸门全自动方式。

  3、闸门自动诊断故障设计内容:闸门卡死故障、闸门超时运行故障、闸门超距运行故障、闸门运行超限故障、闸门过载故障、闸门钢丝绳过松故障等故障内容,全面预设各种故障内容,做到故障预防以及故障诊断的精确判断。


  4、运行设备机组集中控制管理。系统主了对闸门进行控制,还要对水库的各类设备如:监控站、通讯机组、多媒体工具、电机、水泵、打印设备、电流电压仪表等多设备集中控制管理。连接监控设备可远程视频查看闸门现场情况,连接打印机,可方便报表打印。连接仪器仪表壳监测各设备用电情况以及电流电压的情况,连接监控站可远程实时查看闸门以及相关设备运行参数的变化等。

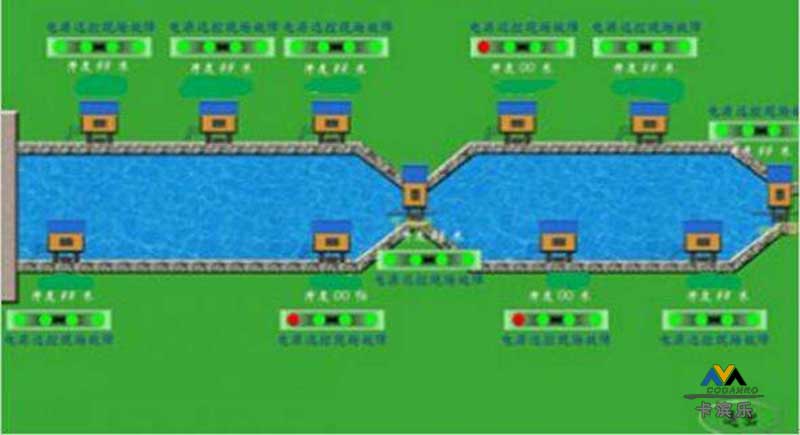

  5、组态画面查看。可以将温湿度、光照等环境数据信息和和设备状态进行平面图展示,用户根据面面情况了解相关信息,在界面直接进行相关设备的控制。

  6、系统设计自动保护功能。自动诊断、故障报警、异常报警等保护功能,当检测到的流量、压力、开度、电流、电压等数据不在设定的参数范围,或网络波动、断电、漏电等原因造成断网、设备离线、设备异常等情况,系统将会通过短信、微信、邮件等方式(报警方式可根据需求进行设定)向用户发送报警信息。方便用户及时掌握信息状态做出调整,避免不必要的损失。
