断路器是PLC控制柜中经常使用到的一个电器元件，根据使用范围可以将其分为高压断路器与低压断路器。很多西门子PLC控制柜的设计，断路器是必不可少的组件。断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。实际上是开关装置的一种。今天带大家了解西门子plc控制柜断路器选型规范。

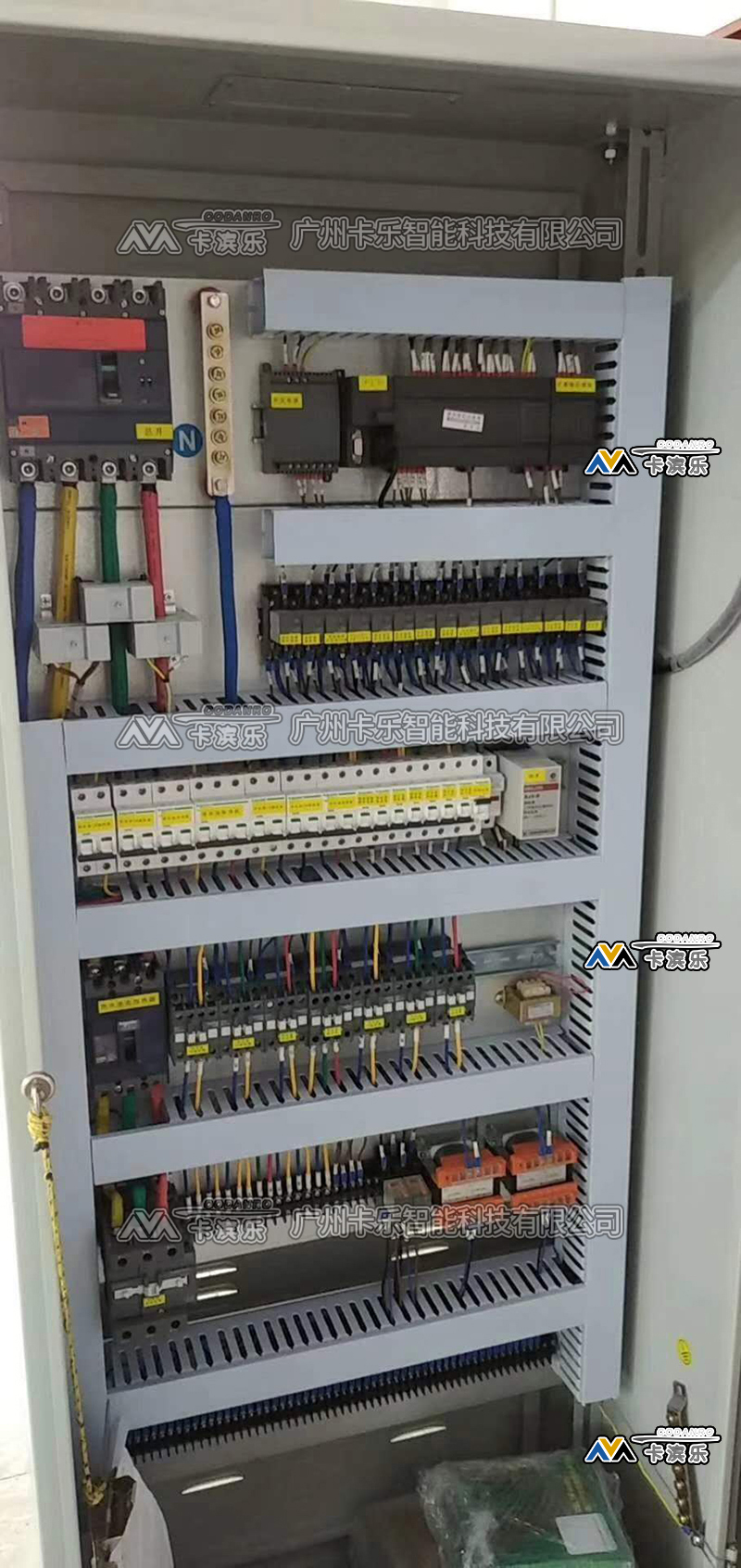

西门子PLC控制柜中断路器的使用
西门子PLC控制柜中，除了断路器之外，还有另外一个开关装置，继电器，在控制柜中主要起到电路转换、自动调节的安全保护作用。西门子PLC控制柜中国， PLC可以直接将指令发送到控制回路，也可以通过继电器来中转。并不是所有的控制柜都需要继电器，而是根据PLC的输出电源与控制柜路的供电来选择，如果PLC输出电源与控制回路所需电源不一致，则需要使用继电器来进行调节，如果电压一直，则可以不选用继电器。
西门子plc控制柜断路器选择注意事项
再说断路器，作为上下级保护的组件，要起到承上启下的作用，上下级之间要相互配合，因此为西门子PLC控制柜选择断路器时，要注意以下事项。
1、西门子PLC控制柜中断路器上下级都为选择型。当上级过载延长并与短路短延整定电流，不应小于下级整定值的1.3倍。一般母联选择过载长延时、短路短延时，第一级断路器应选择过载长延时、短路短延时，不用设置短路瞬时脱扣器。二级选用过载长延时、短路短延时以及短路瞬时保护。一级与二级的短路延时的级差时间不小于0.2秒，注意电流脱口整定值与时间的配合。
2、西门子PLC控制柜中断路器上下级都为非选择型。上下级脱扣器整定电流极差需加大，上级长延时脱扣器整定电流不小于下级短路延长的2倍，上级瞬时脱扣器的整定电流不小于下级短路瞬时的1.4倍。
3、西门子PLC控制柜中断路器上级为选择型，下级为非选择型。上级短路短延时，脱扣器的正定电流不应小于下级短路瞬脱扣器整定电流的1.3倍。上级瞬时脱扣整定电流，应大于下级出线端单相短路电流的12倍。
4、断路器脱扣器和实现整定原则：长延时脱扣器整定电流可按脱扣器额定电流Ie的0.9～1.1倍，时限可按15 s选定。短延时脱扣器整定电流可按脱扣器额定电流Ie的3～5倍选取，时限可按0.1 s、0.2 s和0.4 s选取。瞬时脱扣器整定电流可按脱扣器额定电流Ie的10～15倍选取。
5、西门子PLC控制柜中上下级断路器距离较近，出线端预期短路电流差较小时，上级应选择短延时脱扣器。
6、如下级出口端电流大于上级瞬时脱扣器电流，下级可选择限流型的断路器。
以为上在为西门子PLC控制柜选择断路器时可参考事项，断路器对于控制柜来说，作用是非常明显的，也能为控制柜整体的电流起到分配调节作用，保证设备的安全可靠。
