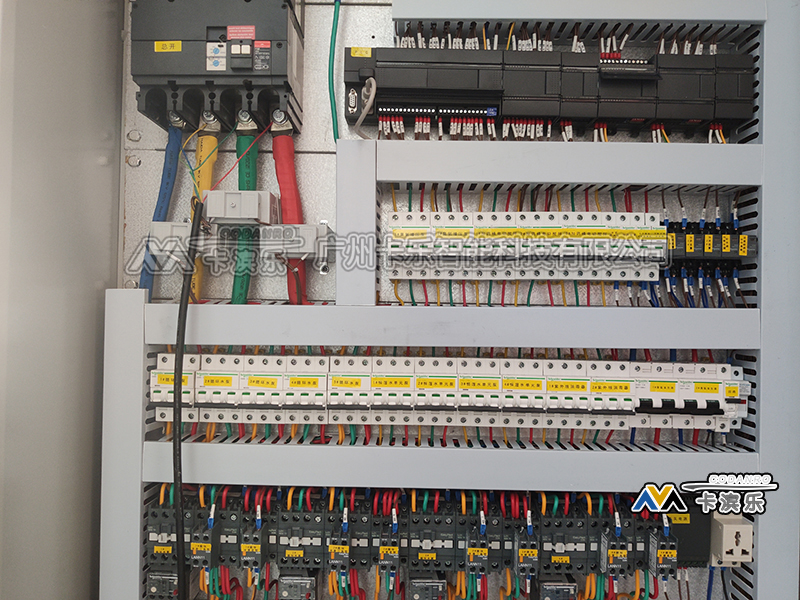

PLC控制柜的接线关系到控制系统的安全和稳定性，因此接线时一定要按照相关的规范流程来制作。要保线路畅通，各线路分布清晰。plc控制柜现场接线一般由厂家生产制作时完成，所以，从控制柜接线效果来看，也可以从中观察出接线师傅的用心以及厂家的专业程度。
plc控制柜现场接线类型
PLC控制柜的所有接线可分为动力接线、控制接线以及通讯接线三种。
1、动力接线。动力接线通常是高电压线接线，一般电压为280V甚至是更高的电压。是为控制柜提供动力，并传输大电流的线路接线。接线时要务必小心谨慎，防止接线错误，或者大动力接线接入小动力线的情况。一旦接线错误将会导致控制柜内相关电器元件烧毁故障等。
一般来说，动力线基本由专门的动力车间以及专也的接线人员提前负责完成的，电缆线的安装和分布都由产品的生产商的动力车间完成。一般控制柜的生产制作中人会很少接触到，拿到的产品都是已经接线好了成品，直接进行组装。
2、控制线主要是PLC控制柜内控制回路的线路。与动力线相比，控制线的电压较为稳定和安全，一般电流电压为24V或者220V。接线时也要切记不可将控制线与其他类型的接线混差。否则将引起比必要的后果。
控制线在控制柜成产制造的过程中都能接触到，由控制柜生产厂家负责，在plc控制柜现场接线的过程中，由电工师傅进行规范接线，接线的规范和原则按控制柜的设计图纸来完成。
3、plc控制柜现场接线中的通讯线主要是用来保证控与受控对象进行通讯连接的通讯线路。比如PLC的触屏通讯线、485通讯线、水晶接头线等。通讯线是控制柜的成产制作过程中接触最多的线路。一般会制作DP插头，或者选择其他类型的通讯线。
在plc控制柜现场接线的过程中无论是哪种类型的线路接线，都应该按照相关的设计图纸来进行编排接线，并保证接线的规范，标准。
plc控制柜现场接线前的接线图设计规范
接线图的设计遵照主电路接线、控制线路接线、端子接线的规范进行设计。
1、针对先号线的接线，使用的是Y型的接线端子，针对高电压的线路和电源线路要是用R型的接线端子来完成接线。
2、可用方形或圆形来标示电器元件的位置。
3、针对不同过的PLC电气控制柜的接线，不同的控制柜之间的接线要通过端子连接来进行接线。
4、plc控制柜现场接线中，电器元件的布局要与接线图设计的电器元件的位置相对应。设计图要标明清楚接线端子的位置与电器元件的放置位置。
5、设计plc控制柜现场接线图时，要在保证图纸的清晰直观，简洁明了，方便电气师傅观看。设计画面要紧凑清晰，不要过于稀疏。同时尽量不要设计交叉接线。保证接线和电器元件之前的合理距离。
6、对于同一端子的接线不能超过两根接线。
