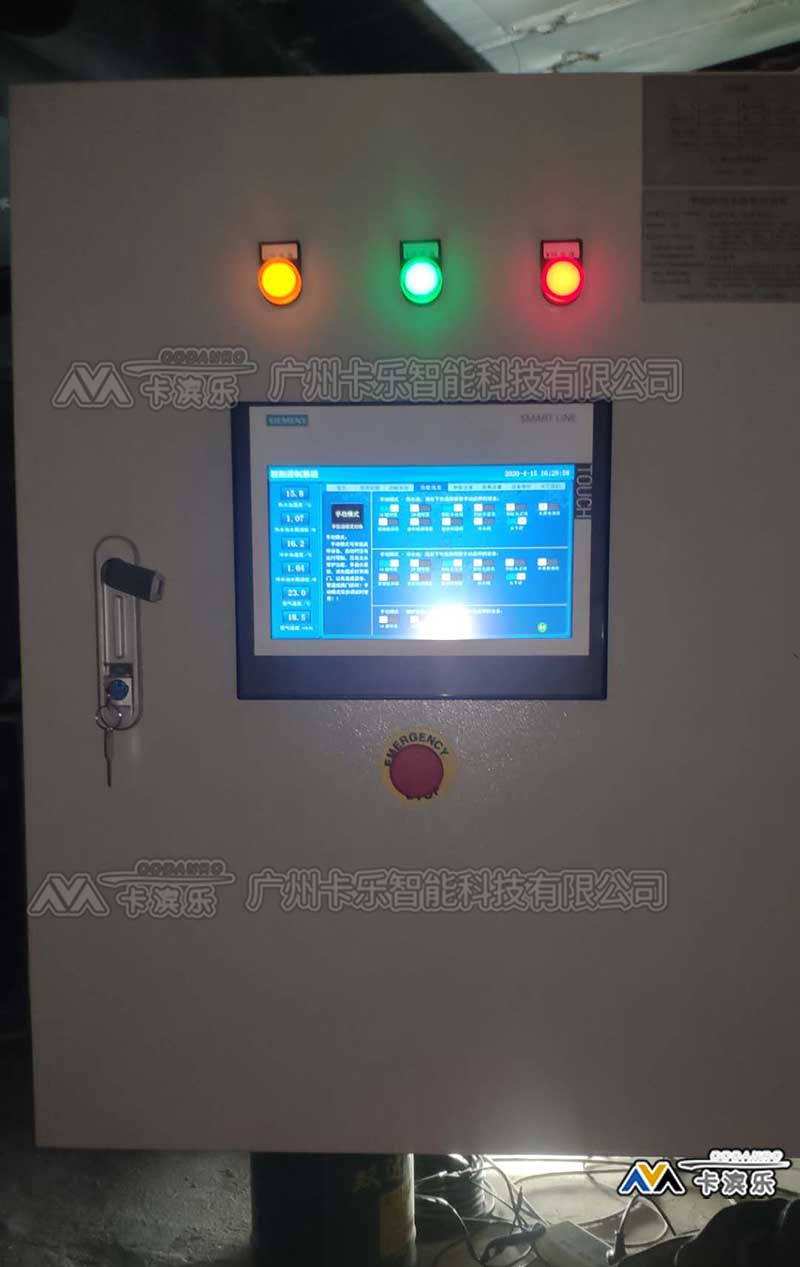

三菱PLC控制箱就是采用三菱的PLC控制器为主要控制单元组成的控制箱，很多PLC控制箱都需要用到变频
三菱PLC控制箱就是采用三菱的PLC控制器为主要控制单元组成的控制箱，很多PLC控制箱都需要用到变频器来实现变频调节功能。那么三菱PLC控制箱是如何控制变频器,怎样才能更好的控制变频器。
三菱PLC控制箱如何控制变频器
以为三菱FX系列PLC为例，PLC控制变频器的方法很多，其中基本也是最简单的一个就是采用485通讯方式进行连接控制。因此实现三菱PLC控制箱控制变频器其实很简单，选择RS-485通讯方式，只需要在plc的主机上安装通讯板或挂接通讯模块就可以实现。
在三菱plc控制箱中的PLC面板下方嵌入一个拓展功能存储器，在PLC控制程序中编写4条相关的梯形图控制指令，控制指令既可实现变频器参数的写入、读取以及实现运行过程中对变频器的各种监控和自动控制。RS-485的通讯距离一般可达到50m或500m。这种通讯控制方式既是采用拓展储存器进行通讯，进而控制变频器，方法简单便捷，方便设计师能够快速掌握，也便于用户操控。
三菱PLC控制箱控制变频器的执行
一、三菱PLC控制箱控制变频器需要进行相关系统配置，组成控制系统的硬件如下。
1、最主要的控制单元三菱PLC控制器一台。
2、485通讯板或通讯模块一块。其中通讯板的最长通讯距离是50m，通讯模块的最长通讯距离是500m，根据自己的控制需求进行选择。
3、功能拓展储存器一块。这个是需要安装在PLC内的。
4、485通讯接口的变频器，最多可选择8台。
5、人机操控界面1台。可选用触屏操控界面，清晰美观，方便后期操控和查看信息参数等。
以上选购配件最好选择同系列的产品，此外还需要电缆线以及终端电阻，控制开关等基础配件。
二、安装
1、将485通讯模块或通讯板和功能拓展存储器安装在三菱PLC中相应位置，打开PLC左边面盖既可查看。
2、采用网线水晶接头连接PLC通讯接口与变频器通讯接口，实现两者之间的通讯连接。
3、为网络末端的变频器在其信号接收端安装一个终端电阻(100Ω)。安装终端电阻可以消除传输信号因为距离和速度受到反射等原因造成通讯障碍。
三、参数设置
为确定并保证plc与变频器之间建立了通讯连接，需要在三菱PLC控制箱的控制系统中设置变频器相关参数，如通操作模式选择、速率、信号再次数、通信校验时间间隔、等待时间设定、站号等。
四、设定控制项目
变频器相关通信参数设定完成后，在三菱PLC控制箱的控制系统的程序中设定相关的控制指令以及指令代码，如变频器状态监视、运行指令，频率监视，通讯请求等。设定相关控制项目，以实现PLC各类型的自动控制和监控功能。
五、设计通信程序
1、设置存储器的数据通讯格式。
2、设置变频器通讯程序，根据相关数据代码进行设计。
三菱PLC控制箱控制变频器的整个设计过程中要注意PLC与变频器的通讯，系统只有接收到主机PLC发出的命令，才会向从机变频器发送相关指令。因此PLC是主要的通讯。此外要注意跟从PLC控制变频器的指令说明、运行监视的语句程序、参数读取的语句程序以及参数写入的语句程序等的指令。
