　　对于PLC配电柜工程师来说，构建自己的PLC配电柜设计并不常见，这也当然并非不可能。例如，一旦相关电气设计图纸完成，就必须由电工来构建。因此，工程师都是通过图纸将设计意图有效地传达给电工。工程师如何设计好PLC配电柜接线实物图，让电工更简单的去了解PLC配电柜接线实物图，方便进行配电柜的接线等相关工作。是设计人员在进行图纸设计时，必须考虑到的现实问题。

PLC配电柜接线实物图设计包含组件

　　在一些工厂，电工还输入梯形逻辑并进行调试。在工业环境中，PLC并非简单地“插入墙壁插座”。每台机器的电气设计必须至少包括以下组件。

　　1、变压器。将交流电源电压降低至较低水平

　　2、电源触点。使用急停按钮手动启用/禁用机器电源。

　　3、终端。连接设备。

　　4、保险丝或断路器。如果消耗过多电流，将导致电源故障。

　　5、接地。为发生电气故障时电流流动提供路径。

　　6、外壳。保护设备和用户避免意外接触。

设计PLC配电柜接线实物图注意事项

　　一、电源

　　PLC控制柜的控制系统通常将使用不同电压水平的交流和直流电源。控制柜通常提供220/440 / 550V的单相交流电，或220 / 440V的交流两相交流电，或330 / 550V的三相交流电。

　　对于控制器和直流电源，此电源必须降到较低的电压水平。110Vac在北美很常见，而220V AC在欧洲和英联邦国家很常见。控制柜向其他设备，例如电动机，为其提供更高的电压也很常见。

　　二、接线

　　以PLC配电柜接线实物图为例，虚线表示单个购买的组件。该系统使用连接到端子的三相交流电源(L1，L2和L3)。然后将三相连接到电源断续器。接下来，所有三相都提供给电动机起动器，该电动机起动器包含三个触点M和三个热过载继电器。

　　触点M将由线圈M控制。电动机起动器的输出将输入到三相交流电动机。通过将降压变压器连接到相位L2和L3，将降压变压器连接到控制电子设备来供电。然后，较低的电压用于为下面的梯子的左右导轨供电。中性线也接地。

　　三、逻辑由两个按钮组成

　　启动按钮通常是打开的，因此，如果发生故障，则无法启动电动机。停止按钮通常处于关闭状态，因此，如果电线或连接失败，系统将安全停止。系统控制电动机起动器线圈M，并使用起动器M上的备用触点密封电动机起动器。旁：降压变压器的电压连接在L2和L3相之间。这将使有效电压增加单相电压幅度的50%。

　　四、电线编号

　　PLC配电柜接线实物图还有很多的电线编号准则，该图还显示了设备中电线的编号。这对于可能包含数百或数千条导线的工业控制系统至关重要。这些编号方案通常是每个工厂专用的，但是有一些工具可以帮助使电线标签出现在最终控制柜中。

　　五、设计控制柜布局

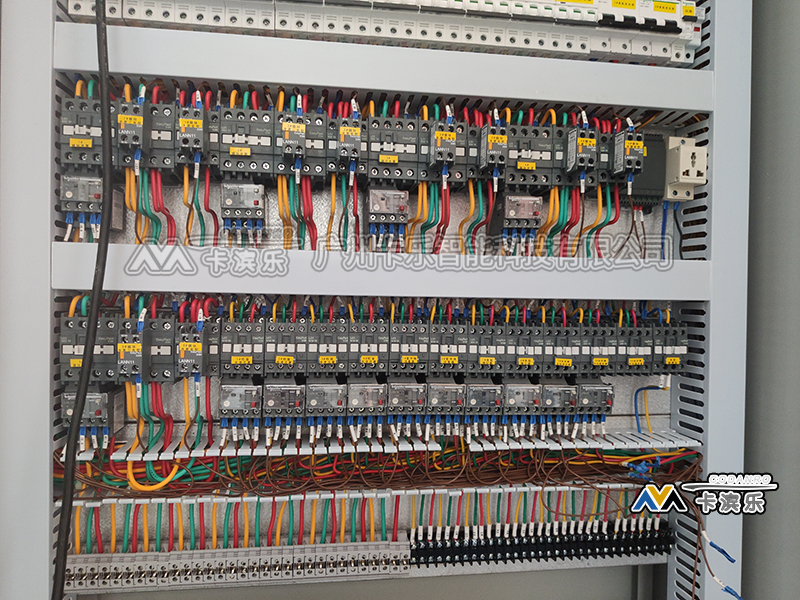

　　PLC配电柜接线实物图电气设计完成后，将为控制柜设计布局，必须考虑设备的物理尺寸，并且需要足够的空间在组件之间布线。在机柜中，交流电源将进入接线盒，并连接到主断路器。然后将其连接到构成电动机启动器的接触器和过载继电器。两相也都连接到变压器，以为逻辑电路供电。开始和停止按钮在框的左侧，需要注意的是，通常这些按钮安装在其他位置，因此需要单独的布局图。

设计PLC配电柜接线实物图构建标准

　　设计PLC配电柜接线实物图，在构建时，系统将遵循某些标准，可能是公司政策或法律要求。这通常包括以下项目：

　　1、压紧。可以固定电线，使其不会移动

　　2、标签。电线标签有助于故障排除

　　3、应力消除。这些应力消除器将固定电线，从而不会将其从螺钉端子中拉出

　　4、接地。为了安全起见，每个金属件上都可能需要接地线
