PLC配电柜编程模块功能介绍官宣

　　使用PLC进行PLC配电柜编程时，根据用户的特定应用场景设计和实现功能需求的概念很重要。为此，我们首先需要更多地了解PLC编程的细节。PLC程序由一组文本或图形形式的指令组成，这些指令表示控制PLC正在控制的过程的逻辑。PLC编程语言有两种主要分类，它们进一步分为许多子分类类型。　　
PLC配电柜编程中，PLC的子分类类型包括：文字语言、指令清单、结构化文字、图形形式、梯形图(LD)(即梯形逻辑)、功能框图(FBD)、顺序功能图(SFC)、输入模块等。由于PLC具有简单方便的功能，图形表示比文本语言更受青睐。其中梯形图(LD)(即梯形逻辑)、功能框图(FBD)、顺序功能图(SFC)等模块功能是编程中较为重要的环节。今天就给大家简单介绍PLC配电柜编程模块功能。

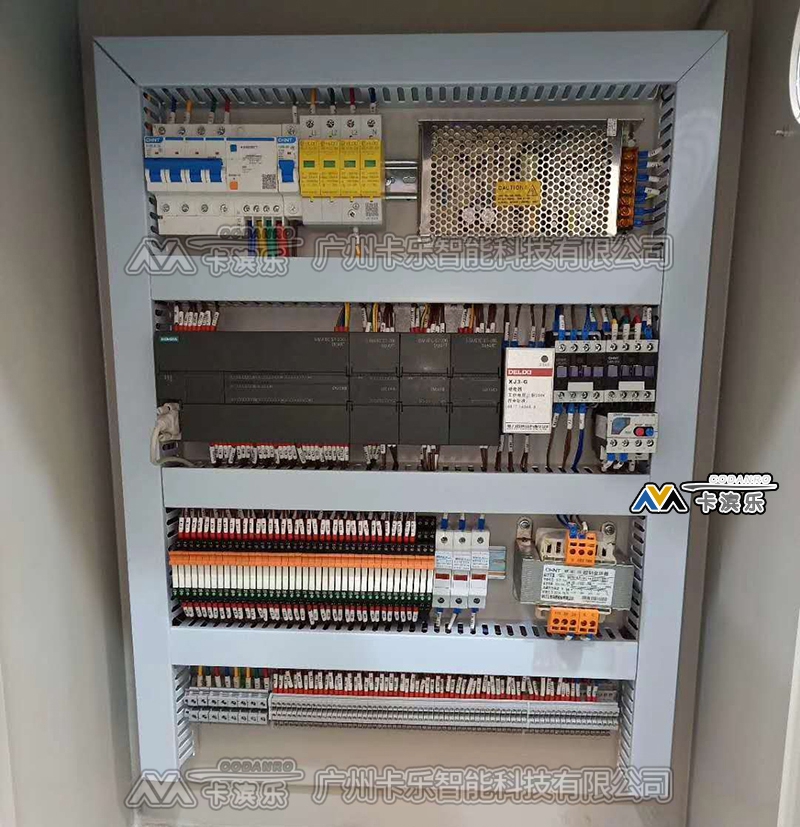

PLC配电柜编程模块功能

　　1、梯形逻辑。梯形逻辑是PLC配电柜编程的最简单形式。它也被称为“继电器逻辑”。继电器控制系统中使用的继电器触点使用梯形逻辑表示。

　　2、输入模块。PLC配电柜编程的输入模块具有四个主要功能。输入模块接口以220 V AC接收来自过程设备的信号将输入信号转换为5 V DC，PLC可以使用隔离块用于隔离/防止PLC发生波动之后，信号被发送到输出端，即PLC输入模块中有两个主要部分，即电源部分和逻辑部分。两个部分彼此电气隔离。最初，按钮已关闭。因此，通过电阻器R1和R2向桥电路提供220 V AC电源。桥式整流器用于将交流信号转换为直流信号，而齐纳二极管用于向LED提供低压电源。当来自LED的光落在光电晶体管上时，它将在导通区域内工作。最后，向处理器提供5V DC电源。

　　3、输出模块。PLC配电柜编程的输出模块的工作原理与输入模块相似，但过程相反。它连接输出负载和处理器。因此，这里的第一部分是逻辑会话，第二部分是电源。输出模块的工作如下图所示。

　　因此，在这里，当从处理器生成逻辑高信号时，LED将打开并允许光落在光电晶体管上。当晶体管进入导通区域时，它会向三端双向可控硅开关晶体管的栅极产生脉冲。隔离器块用于隔离逻辑部分和控制部分。

　　4、通讯接口模块。为了在CPU和通信网络之间传输信息，使用了智能I / O模块。这些通信模块有助于与放置在远程位置的其他PLC和计算机进行连接。

PLC配电柜编中的PLC类型介绍

　　1、PLC的种类。PLC的两种主要类型是固定/紧凑型PLC和模块化PLC。紧凑型PLC在单个情况下，将有许多模块。它具有固定数量的I / O模块和外部I / O卡。因此，它没有扩展模块的能力。每个输入和输出将由制造商决定。模块化PLC PLC允许通过“模块”进行多次扩展，因此称为模块化PLC。I / O组件可以增加。由于每个组件彼此独立，因此更易于使用。

　　2、PLC的输出类型。PLC根据输出分为继电器输出，晶体管输出和三端双向可控硅输出PLC三种。继电器输出类型最适合交流和直流输出设备。晶体管输出型PLC使用开关操作并在微处理器内部使用。根据物理尺寸，PLC分为微型，微型和纳米PLC。

　　3、PLC品牌类型。PLC根据制造商的不同，有很多不同的品牌类型，一些知名的PLC制造商包括：艾伦·布拉德利、ABB、西门子、三菱PLC、日立PLC、台达PLC、通用电气(GE)PLC、霍尼韦尔PLC等。可根据PLC配电柜编的实际需求以及价格等进行选择。

　　PLC配电柜具有多种应用和用途，包括：过程自动化工厂(例如采矿，石油和天然气)、玻璃行业、造纸业、水泥制造、在锅炉中、火力发电厂行业领域。因此PLC配电柜编程可根据实际的应用行业、应用场景以及控制需求等进行编程。
